第七章 系统能耗优化与可靠性分析
7.1 农业控制系统的能耗特征分析
农用设备控制系统通常分布在广阔的田间环境中，供电条件受限，多数设备依赖太阳能、蓄电池或低压直流电源。因此，系统能耗优化是提高设备续航能力与稳定运行时间的关键环节。基于 ARM Cortex-M4 内核的控制系统，在低功耗运行模式下可显著降低能耗，但其能耗来源仍主要包括以下几个方面：
- 处理器核心功耗：主频与工作电压是影响能耗的主要因素。
- 传感器与执行机构功耗：传感器采样频率、执行器工作时间直接影响系统能量消耗。
- 通信模块功耗：无线通信（如 LoRa、NB-IoT）在数据传输期间能耗较高。
- 电源转换与稳压损耗：DC-DC 转换与稳压模块会带来附加损失。
在复杂农业场景下，能耗不仅影响系统运行时间，还会制约通信频率与控制精度，因此必须在理论层面建立能耗优化模型。
7.2 低功耗设计理论基础
低功耗设计的核心在于硬件优化与软件调度协同。基于 ARM Cortex-M4 架构，可从以下方面实现能耗控制：
（1）硬件层低功耗机制
- 动态电压与频率调整（DVFS）
Cortex-M4 内核支持动态调整主频与供电电压。通过在任务低负载时降低频率可有效减少功耗，理论上功耗与频率呈线性关系，与电压呈平方关系：
其中C为负载电容，V 为供电电压，f 为时钟频率。
- 多电源域设计
将系统划分为核心域、外设域、通信域等独立电源区域，可在空闲时关闭部分电路。 - 睡眠与待机模式
Cortex-M4 提供多级休眠模式（Sleep、Deep Sleep、Stop、Standby），可根据任务实时性自动切换状态，保证系统按需唤醒。 - 传感器功耗控制
对间歇采样的传感器（如光照、温湿度）采用定时唤醒与休眠机制，减少持续采样能耗。
7.3 能耗建模与分析方法
能耗建模旨在定量描述系统的功耗构成与动态变化规律。常见建模方法包括：
- 统计模型法
通过实验测量不同工作状态下的电流与时间占比，建立平均功耗模型：
其中
为状态电流，
为电压，
为时间占比。
- 状态机建模法
构建系统功耗状态转移图，如“采样→计算→通信→休眠”，并根据转移概率计算期望能耗。 - 能耗仿真分析
借助软件工具（如 PowerTutor、EnergyTrace）模拟运行过程，优化调度与任务周期。
第八章 嵌入式电路设计及程序设计
8.1 单片机最小系统

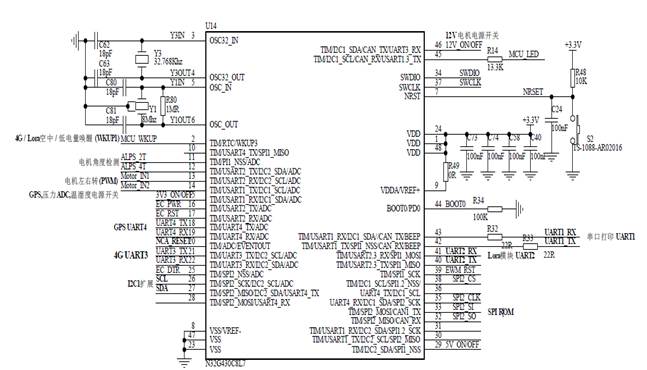

在硬件电路设计中，处理器选择国民技术的N32G430C8L7，这是一个基于ARM Cortex-M4F内核的通用微控制器，其最大的亮点是极高的性价比。它在保持较低成本的同时，提供了远超同级Cortex-M0/M0+芯片的性能和丰富的外设资源，特别适合需要一定算力且成本敏感的应用。芯片集成硬件有FPU，支持单精度浮点运算。对于涉及电机控制、数字电源、复杂算法（如PID控制、滤波）的应用，FPU能极大地加速运算，减少CPU占用，使软件设计更高效。主频高达128MHz，提供了充足的指令处理能力，能够应对复杂和实时的控制任务。64KB Flash + 16KB SRAM，对于大多数中小型应用来说，这个容量是“黄金配置”，既不会浪费，又能满足程序代码、通信协议栈和运行数据的需求。支持存储加密，内置密码算法硬件加速引擎，支持AES, DES, SHA等，增强了产品的安全性，防止代码被轻易窃取或篡改。高级定时器，包含多个16位高级PWM定时器，支持带死区控制的互补输出。这对于驱动三相电机（BLDC/PMSM）和开关电源是必不可少的。常见的UART,I2C，SPI等通讯接口都俱全，在低功耗方面表现优异，低功耗运行电流仅100uA/MHz，其最小系统电路如下图：
在这个控制系统中，需要控制农业相关的各类阀门，包括直流电机L型阀，电压阀，4~40mA电流阀，传感器有温湿度传感器、水管压力传感器两个,要连接的模块有GPS模块、LoRa模块，4G Cat1模块，各IO口的功能分配如下表：
| 信号定义 | 信号功能 |
| MCU_WKUP | 单片机唤醒 |
| ALPS_2T,ALPS_2T, | 电机旋转角度传感器 |
| Motor_IN1,Motor_IN12 | 直流电机 |
| 3V3_ON/OFF | GPS I2C传感器电源开关 |
| EC_PWR | 4G Cat1电源开关 |
| EC_RST | 4G Cat1复位信号 |
| UART4_TX,UART4_RX, | GPS模块串口 |
| NCA_RESET | I2C扩展芯片复位信号 |
| UART3_TX,UART3_RX, | 4G Cat1模块串口 |
| EC_DTR | 4G Cat1模块唤醒信号 |
| SCL,SDA | I2C扩展芯信号 |
| 5V_ON/OFF | 5V DC/DC电路开关 |
| SPI2_CLK，SPI2_SI，SPI2_SO，SPI2_CS | SPI Flash ROM |
| EWM_RST | Lora模块复位信号 |
| UART2_TX,UART2_RX | Lora模块串口 |
| UART1_RX，UART1_TX | MCU有调试、上位机通讯接口 |
| SWDIO，SWCLK | 程序下载接口 |
| MCU_LED | 单片机工作状态指示 |
| 12V_ON/OFF | 12V DC/DC开关信号 |
8.2 直流电机阀驱动和角度检测
8.2.1 直流电机驱动
直流电机阀、L型双通阀，是一种用两线直流电机带动中间转轴旋转，使阀门向一个方向或两个方向打开的阀门，这种阀门随着口径的增大，旋转角度的力矩也增大，所以这种阀门要用到带有减速齿轮组的电机，使转动力矩大于50N/米，电机的工作电压12V，电机的堵转电流2A，下图就是带有电机和简述车轮旋转机构总成：
这种两线直流电机可用H桥驱动芯片DRV8870可以满足设计需求，堵转保护电流设定在1.1A，及LSS的下拉电阻用0.3欧姆，电阻的功率应不小于1W。驱动更大力矩的阀门时，型号可改用AT8236,它的驱动电流可达6A，原理图如下图1。

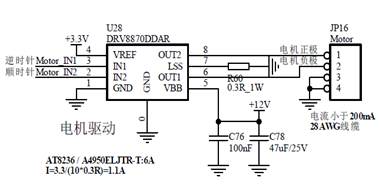

（图1）
控制方法，U28是一个仅需单片机IO输出高低电平或PWM信号即可控制的H桥驱动芯片，PWM控制可以节省电能，但是直流电机的速度会下降，在实际的试验中，用PWM方式使阀门旋转一圈需要20秒中以上，所以在本设计中，用高低电平的方式控制，控制逻辑图下表：
| Motor_IN1 | Motor_IN1 | 旋转方向及输出状态 | |
| 逻辑电平 | H | L | 逆时针 |
| L | H | 顺时针 | |
| L | L | H桥高阻芯片休眠 | |
| H | H | 停机 |
8.2.2 电机角度检测及计算
电机的角度检测方式有多种方式，如磁极角度检测，其原理是在转轴的中心周上安装一个圆形磁铁，当电机旋转时带动磁铁旋转，再利用磁角度传感器检测磁极角度，这种方式安装和角度检测都较为方便，但是当希望将阀门的转轴方向作为一个可直观查看阀门状态的部件时，转轴的高度要接近控制器的壳体以方便安装方向指针盘，所以在本设计中放弃这种方式。本系统采用精密多圈电位器3382G-1-103G作为角度传感器，将此传感器穿入转轴，以转轴带动电位器旋转，电机、电路板、角度传感器的安装实物如下图：

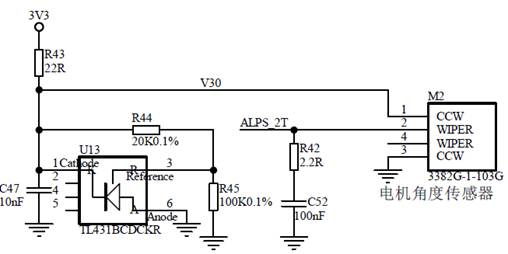

电位器的中间抽头信号ALPS_2T接单片机的ADC，单片机计算ALPS_2T的电压即可对应转轴的旋转角度。为使ALPS_2T信号不受电源负载波动带来的影响，3382G-1-103G的电源端用TL431将其电压稳定在3.0V，原理图如下图2：
（图2）
在单片机最小系统电路中，已经将ADC的参考电压设置为3.3V，单片机读取ADC值并计算电压：
，转换为角度值：
，例如，对于360°的双向方式：
为保证角度旋转的准确性，需要在电机的控制过程中快速的计算ADC的电压值，与已标定的角度电压值进行的比对，驱动电机旋转而变化的电压值与标定电压值之间就形成一个联动的PID闭环，电机旋转角度计算的PID闭环程序实现：
float PID_Update(PID_TypeDef *pid, float target, float current)
{
float error = target – current;
pid->integral += error;
float derivative = error – pid->prev_error;
float output = pid->Kp * error +
pid->Ki * pid->integral +
pid->Kd * derivative;
pid->prev_error = error;
return output;
}
8.2.3 阀门初始角度及角度标定
直流电机带动减速齿轮组的中心转轴为D型轴，且在出场时已经将D型轴的方向设定为阀门的闭合方向一致，所以我们可以将这个方向标定0°，阀门顺时针旋转90°时为向左边打开，且可以0~90°任意角度打开。阀门逆时针旋转90°时为向右边打开，且可以0~-90°任意角度打开。D型轴的三种状态如下图：
8.2.4角度电压计算程序
// 电压监控结构体
typedef struct {
float current_voltage;
float previous_voltage;
float min_voltage;
float max_voltage;
uint32_t update_time;
} Potentiometer_Monitor_t;
// 初始化监控器
void Potentiometer_Monitor_Init(Potentiometer_Monitor_t* monitor)
{
monitor->current_voltage = 0.0f;
monitor->previous_voltage = 0.0f;
monitor->min_voltage = 3.3f;
monitor->max_voltage = 0.0f;
monitor->update_time = 0;
}
// 更新监控数据
void Update_Potentiometer_Monitor(Potentiometer_Monitor_t* monitor)
{
monitor->previous_voltage = monitor->current_voltage;
monitor->current_voltage = Read_Potentiometer_Voltage_Filtered(5);
monitor->update_time = HAL_GetTick();
// 更新最小/最大值
if(monitor->current_voltage < monitor->min_voltage) {
monitor->min_voltage = monitor->current_voltage;
}
if(monitor->current_voltage > monitor->max_voltage) {
monitor->max_voltage = monitor->current_voltage;
}
}
// 检查电压变化是否超过阈值
uint8_t Is_Voltage_Changed(Potentiometer_Monitor_t* monitor, float threshold)
{
float delta = fabs(monitor->current_voltage – monitor->previous_voltage);
return (delta > threshold);
}
8.3 传感器及I2C接口扩展

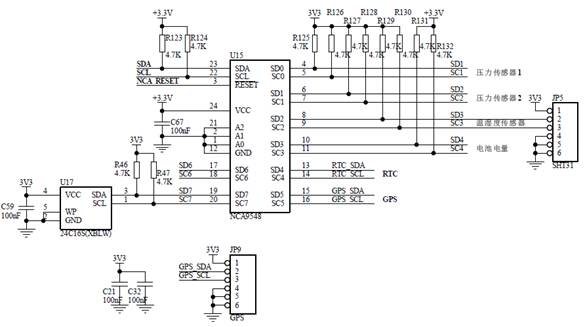

在本系统中要连接多种传感器，部分传感器不带有I2C地址，所以需要将I2C接口用扩展芯片进行扩展，NCA9485可以将1路I2C接口扩展成8路I2C接口，且芯片具有高精度、低噪声，带有双通到运算放大器，轨到轨输入输出，可为系统扩展I2C接口的GPS模块，两路气压传感器，1路温湿度传感器，1路电池电量芯片，也可以接入1路实时钟电路，1路EEPROM，电路原理图如下图：
驱动程序如下：
int main(void)
{
HAL_Init();
SystemClock_Config();
// 初始化ADC
MX_ADC1_Init();
// 配置NCA948
nca948.mode = NCA948_MODE_NON_INVERTING;
nca948.channel = NCA948_CHANNEL_A;
nca948.gain = 10.0f; // 10倍增益
nca948.adc_channel = ADC_CHANNEL_0;
nca948.hadc = &hadc1;
// 初始化NCA948
NCA948_Init(&nca948);
// 初始化滤波器
NCA948_Filter_Init(&voltage_filter, 0.1f); // 滤波系数0.1
// NCA948自检
if (NCA948_SelfTest(&nca948)) {
printf(“NCA948自检通过\r\n”);
} else {
printf(“NCA948自检失败\r\n”);
}
while (1)
{
// 读取滤波后的电压值
float voltage = NCA948_ReadVoltage_Filtered(&nca948, &voltage_filter, 5);
// 计算实际输入电压（考虑放大器增益）
float input_voltage = voltage;
printf(“放大器输出: %.3fV, 输入电压: %.3fV\r\n”,
voltage, input_voltage);
HAL_Delay(100); // 100ms采样间隔
}
}
// ADC初始化函数
void MX_ADC1_Init(void)
{
ADC_ChannelConfTypeDef sConfig = {0};
hadc1.Instance = ADC1;
hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
hadc1.Init.ContinuousConvMode = DISABLE;
hadc1.Init.DiscontinuousConvMode = DISABLE;
hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
hadc1.Init.NbrOfConversion = 1;
HAL_ADC_Init(&hadc1);
sConfig.Channel = ADC_CHANNEL_0;
sConfig.Rank = ADC_REGULAR_RANK_1;
sConfig.SamplingTime = ADC_SAMPLETIME_28CYCLES_5;
HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}
8.4 4~20mA压力传感器采样

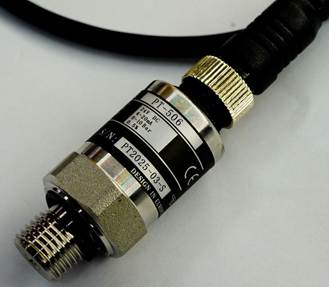

在本系统，水管压力是灌溉系统的一种必要监测的状态，当阀门打开或关闭时，或这水管破裂时都可体现水管压力的变化，以此推断灌溉系统的运行状态，水管压力的范围可在0par~1Mpar,选用两线制无源的4~20mA压力传感器可以很容易的接入我们的系统中，本系统中选用PT-506,这个传感器的工作电压范围DC12~24V，压力测量范围0~10Bar,也就是0~1Mpar,精度0.5%：论文作者：深圳市华夏中龙电子科技有限公司

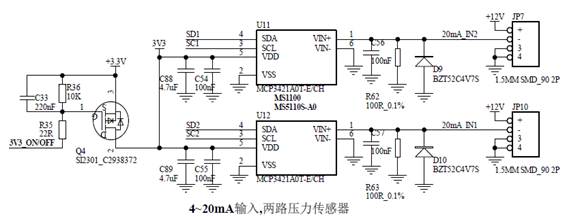

4~20mA采样芯片可选用MCP3421,这是一款I2C接口的18bit高精度单通道Δ-Σ模数转换器，且连续采样功耗低至145uA,非常适合我们的低功耗系统应用，原理图如下：
在这个原理图中，设计了两路压力传感器输入，所以有两个MCP3421做ADC转换，为了降低功耗，在ADC芯片的电源端增加了一个Q4 PMOS作为电源开关，只有在需要读取传感器的压力值时才使ADC芯片进入工作模式。
驱动程序如下：
#include “mcp3421.h”
#include <math.h>
// 构建配置字节
static uint8_t MCP3421_BuildConfig(MCP3421_HandleTypeDef* hmcp)
{
uint8_t config = 0x00;
config |= hmcp->mode; // 模式位
config |= hmcp->sample_rate << 2; // 采样率
config |= hmcp->gain; // 增益
hmcp->config_register = config;
return config;
}
// 初始化MCP3421
void MCP3421_Init(MCP3421_HandleTypeDef* hmcp)
{
// 设置默认配置
hmcp->sample_rate = MCP3421_SPS_375; // 18位精度
hmcp->gain = MCP3421_GAIN_1; // 增益1
hmcp->mode = MCP3421_MODE_ONESHOT; // 单次模式
// 构建配置字节
MCP3421_BuildConfig(hmcp);
// 发送初始化配置
HAL_I2C_Master_Transmit(hmcp->hi2c, hmcp->address,
&hmcp->config_register, 1, HAL_MAX_DELAY);
}
// 设置配置参数
void MCP3421_SetConfig(MCP3421_HandleTypeDef* hmcp, MCP3421_SampleRate rate,
MCP3421_Gain gain, MCP3421_Mode mode)
{
hmcp->sample_rate = rate;
hmcp->gain = gain;
hmcp->mode = mode;
// 更新配置寄存器
MCP3421_BuildConfig(hmcp);
// 发送新配置
HAL_I2C_Master_Transmit(hmcp->hi2c, hmcp->address,
&hmcp->config_register, 1, HAL_MAX_DELAY);
}
// 开始转换
bool MCP3421_StartConversion(MCP3421_HandleTypeDef* hmcp)
{
HAL_StatusTypeDef status;
// 发送配置字节开始转换
status = HAL_I2C_Master_Transmit(hmcp->hi2c, hmcp->address,
&hmcp->config_register, 1, HAL_MAX_DELAY);
return (status == HAL_OK);
}
// 检查转换是否完成
bool MCP3421_IsReady(MCP3421_HandleTypeDef* hmcp)
{
uint8_t rx_data[3];
HAL_StatusTypeDef status;
// 读取3个字节（18位模式）
status = HAL_I2C_Master_Receive(hmcp->hi2c, hmcp->address, rx_data, 3, 10);
if (status == HAL_OK) {
// 检查RDY位（第7位）
return ((rx_data[2] & 0x80) == 0x00);
}
return false;
}
// 读取转换结果
bool MCP3421_ReadConversion(MCP3421_HandleTypeDef* hmcp, MCP3421_ResultTypeDef* result)
{
uint8_t rx_data[3];
HAL_StatusTypeDef status;
int32_t raw_value = 0;
// 读取3个字节
status = HAL_I2C_Master_Receive(hmcp->hi2c, hmcp->address, rx_data, 3, HAL_MAX_DELAY);
if (status != HAL_OK) {
result->is_ready = false;
return false;
}
// 检查RDY位
result->is_ready = ((rx_data[2] & 0x80) == 0x00);
if (!result->is_ready) {
return false;
}
// 解析18位数据（有符号）
raw_value = (rx_data[0] & 0x03) << 16; // 高2位
raw_value |= rx_data[1] << 8; // 中8位
raw_value |= rx_data[2]; // 低8位
// 符号扩展（18位有符号数）
if (raw_value & 0x20000) { // 检查符号位（第17位）
raw_value |= 0xFFFC0000; // 扩展到32位有符号
}
result->raw_value = raw_value;
// 计算电压值
// LSB = 2.048V / (增益 * 2^(分辨率-1))
// 18位分辨率：LSB = 2.048 / (增益 * 131072)
float lsb_size = 2.048f / ((1 << (hmcp->gain)) * 131072.0f);
result->voltage = raw_value * lsb_size;
return true;
}
// 读取电压值（简化函数）
float MCP3421_ReadVoltage(MCP3421_HandleTypeDef* hmcp)
{
MCP3421_ResultTypeDef result;
// 开始转换
if (!MCP3421_StartConversion(hmcp)) {
return 0.0f;
}
// 等待转换完成（超时处理）
uint32_t timeout = 1000; // 超时时间
while (!MCP3421_IsReady(hmcp) && timeout > 0) {
HAL_Delay(1);
timeout–;
}
if (timeout == 0) {
return 0.0f; // 超时
}
// 读取结果
if (MCP3421_ReadConversion(hmcp, &result)) {
return result.voltage;
}
return 0.0f;
}
8.5 4G Cat1通讯电路

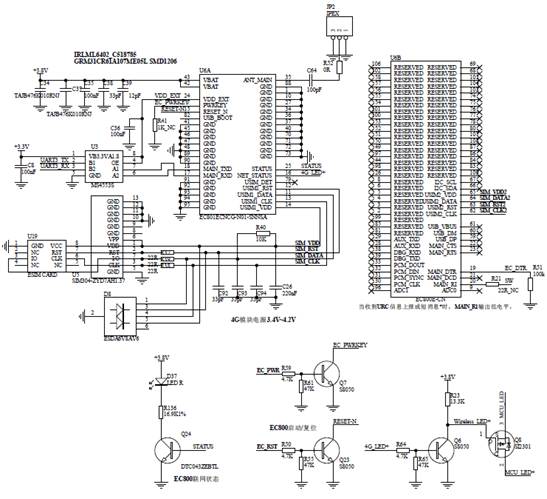

农业、农场的生产环境通常为城市的郊外，或者人口不集聚的偏远山区、乡村，所以要考虑通讯网络部署难度及成本，利用现有的移动通讯网络进行云端或远端对农用设备进行控制、数据采集就是最便利和可行的通讯方式。以当前我们通讯网络中4G的普及程度，设备控制的上行和下行的数据量，以及零件成本，选用4G Cat1最为合适。本系统中选用移远通讯的EC801ECNCG-N01-SNNSA模组作为4G通讯模块，原理图如下：
8.6 LoRa通讯连接与系统扩展功能扩展接口

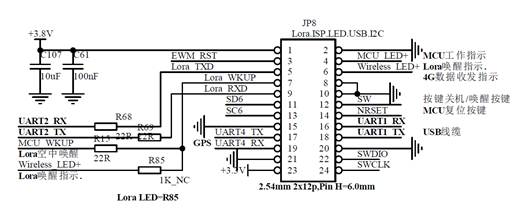

当系统不用接入云端服务器以本地上位机方式运行时，可选用远距离的LoRa通讯，在本设计中以扩展的方式接入，并留有扩展插座，并将单片机的UART2分配给LoRa模块，UART4也可以用GPS模块的扩展，UART1用做与上位机通讯接口，在这个扩展插座中还分配有单片机的工作指示灯、4G模块联网指示灯、单片机唤醒、休眠、复位按钮，原理图如下图：
8.7 电源及电池充放电电路

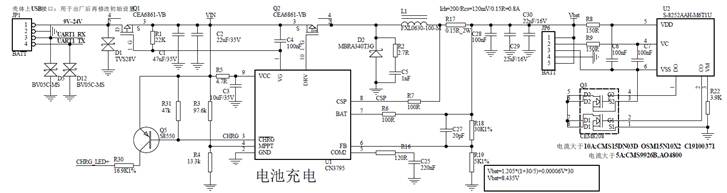

农用的设备通常在田间、野外，用太阳能板供电是最容易实现的电能来源，同时要有可充电电池储备电能，以备在阴雨天或夜晚能持续供电，在电源电路设计时要考虑将太阳能板的电能以比较高的效率转换并充入电池中，所以我们在电源电路中采用了带有MPPT最大功率点跟踪的充电芯片CN3795,这个芯片支持6.6~30V的太阳能板输入，芯片的最大充电电流4A。太阳能板的型号有比较大的选择范围，通常会选择大于12V的太阳能板，所以在电池的串并联组合上，我们采用两颗锂离子电池串联方式，串联后的电压是7.4V~8.4V,当要将电池电压升压到阀门的12V电压时，能获得比较高的转换效率。串联最高的充电电压设置在8.4V，充电电流设置在0.8A。
系统采用长虹超宽温度范围的21700电池锂离子电池，此电池可在-40°~+75°温度范围内工作，单颗容量5Ah,可应对我们国家大部分的气候环境：
为确保锂离子在可靠、安全的工作，还应该考虑电池的过充、过压、过流保护，所以在电路中设计一个S-8252AAH-M6T1U芯片用作电压监测，其控制的低边PMOS（CEM820）可有效且快速的切断电池与负载的供电。
8.8 传感器及电机升降压电路

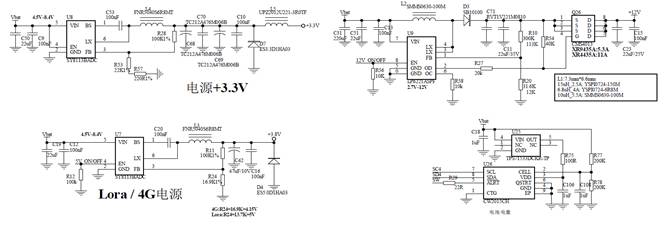

系统中单片机、ADC、等电路都用3.3V供电，4G Cat1、Lora模块用3.8V供电，单片机的工作电流超过20mA, 4G Cat1模块的启动电流接近1A，电池的最高电压8.4V，与3.3V之间有比较高的电压差，所以两电压之间的转换应该选用高效率的DC/DC降压电路，论文作者：深圳市华夏中龙电子科技有限公司，本设计中用两个SY8113BADC将电池电压将为3.3V和3.8V。
L型直流电机阀和电压阀的工作电压都是12V，常见的低成本升压电路可选Boost类型，但类芯片在原理上不能完全关断电路的输出，电池会经过升压回路的电感和二极管造成能量消耗，芯片LP6221ASPF是一个带有输出关断的芯片，自带输出使能，可以在关断模式时关断输出，可以杜绝升压电路在关断模式对电池的消耗，电路如下图：
8.9 电池电量测量
在农业设备控制系统中，电池的电量直接关系到系统的可靠运行，即时获知电池电量信息可谓系统管理带来便利，所以电池电量的监控是一个很有必要的功能，本设计中采用CW2015这个芯片作为电池电量监控，这个芯片根据预先测试获得的电池模型推算电池的SOC，原理图如下：

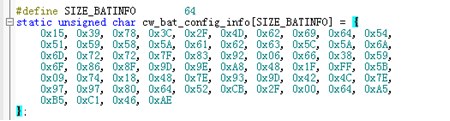

以长虹21700电池为例制作的电池模型数组：
第九章 系统传感器、功耗和通讯测试
9.1上位机程序

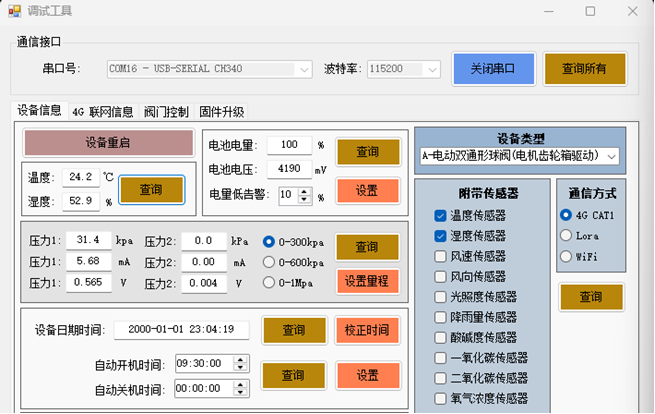

要测试系统完整的功能，需要设计一个电脑端上位机程序，程序兼顾了系统各传感器的测量反馈值，阀门的初始角度校准，系统的初始化设置，上位机程序界面如下图：
9.2角度旋转精度
在角度控制的算法中使用了PID算法，即测量与旋转动作是一个多次循环的闭环程序，以-90°为例，可以看到角度旋转的精度误差为1°，从传感器获取的电压值误差在10mV 以内，是一个高精度的角度控制程序。
9.3气压传感器测量精度
系统支持连接两个气压传感器，我们以一个0~300kpa气压传感器作为测试对象，可以看到压力值和电压值是非常稳定的，得益于系统中使用了一个18bit的ADC芯片：
9.4低功耗测试
阀门控制器通常部署于分散、无人值守的应用环境，其供电条件受限，系统需长期稳定运行。低功耗设计不仅能够显著延长设备续航时间、降低运维成本，而且有助于提升系统的可靠性和稳定性，是阀门控制器实现规模化、智能化和工程化应用的关键技术之一,本系统在正常工作是的电流约40mA：

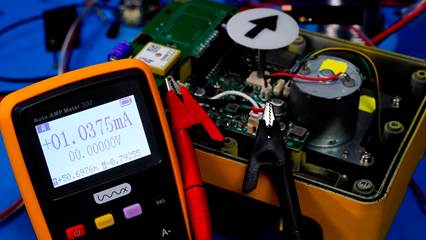

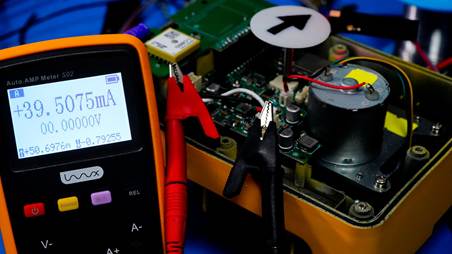

休眠时的电流测试
休眠电流是包含了电路上各路DCDC电路的静态电流，GPS模块、4G模块的休眠电流，电流接近1mA,所以本系统具有比较的休眠功耗。论文作者：深圳市华夏中龙电子科技有限公司，系统辅以一个12V100mA的太阳能板供电即可应对白天的电能消耗以及夜晚日照时的功率消耗。 无日照时的功率消耗计算：W=工作电流x无日照时间,以12小时夜晚作为无日照时间为例，W=40mAx12h=480mAh，2V100mA的太阳能板可以用一半以上的发电功率给电池补足夜间电能的消耗。
9.5 通讯响应测试
本系统最终采用MQTT协议与服务端通讯，通讯延迟范围在75~130ms。
从4G模块发起网络连接信令开始至60秒的区间内，是一个发布（Publish）到接收响应（Subscribe/ACK）的时间过程，其实是一个网路抖动和服务器负载变化的过程，测试曲线图如下：
由上图可以看出，系统通讯的延迟整体保持在较低水平，仅在个别时刻出现小幅波动，表明 MQTT 协议在该系统中具有较好的实时性和稳定性，能够满足阀门控制器对远程控制与状态反馈的时延要求。
结束语
本论文围绕基于 ARM Cortex-M4 内核单片机的农用设备控制系统展开研究，从系统架构、控制算法、通信机制、能耗优化到仿真性能评估进行了系统性的分析与设计。研究结果表明，ARM Cortex-M4 平台在运算能力、实时性与低功耗之间取得良好平衡，能够有效满足农业设备在复杂环境下的监测与控制需求。所提出的多级低功耗策略与可靠性机制显著提升了系统的续航能力与稳定性，仿真结果进一步验证了所设计控制方法与通信方案的可行性和有效性。论文作者：深圳市华夏中龙电子科技有限公司
尽管本研究取得了较为全面的理论成果，但仍存在进一步优化空间，如在未来工作中，可引入更智能的自适应算法，提高系统在多变量耦合与强不确定性农业环境中的自主管理能力；进一步探索边缘计算与大规模节点协同，以提升整体网络的可靠性与实时性；同时，结合实际农田部署场景开展长期实验，将更有助于推进本系统的工程化与规模化应用。
本研究为智慧农业设备控制系统的开发与优化提供了理论基础，也为后续深入研究奠定了重要支撑。
